CP-LSS系列純水、風水冷卻裝置，主要應用于冷卻式大功率硅整流裝置、變頻設備、水冷式感應爐和中頻爐等大電器設備配套作為冷卻保護副機。本裝置采用間壁對流傳熱方式將主水吸收的熱量傳遞給外循環副水，以純水（去離子水）作為主冷卻介質，主冷卻水循環回路和副冷卻水路，設有水流量、水溫、水質、水壓可控。當裝置在惡劣條件下運行時，能穩定地向主機輸出額定溫度、壓力、流量的純水。有效地避開露點，防止硅元件及主機管道的結露現象。為了防止純水受容器管道污染而導致水質下降，本機主循環冷卻系統采用不銹鋼板片，以及水泵、水箱、純水管路等均采用1Cr18Ni9Ti材質，并裝有水質處理設備能有效地保證高純度水質，從而避免主機管道的結垢等電腐蝕現象，確保主機在額定范圍內安全可靠地運行。

二、工作原理及流程：

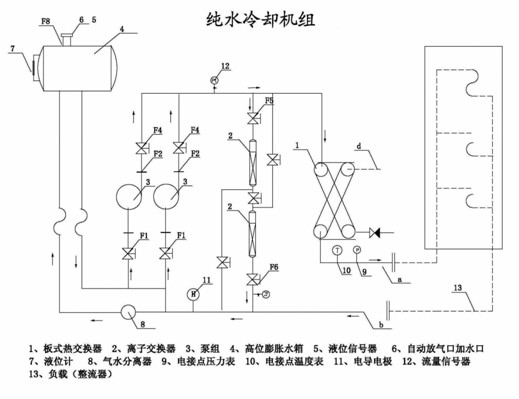

2.1. 工作原理：純水進入氣水分離器，經循環水泵加壓，通過換向閥F2進入板式換熱器，以間壁換熱方式將主水
　　的溫度傳遞給付水。換熱后溫度降低的主水進入整流柜冷卻母排及元件。吸收熱量后流回冷卻裝置，由此形
　　成閉合冷卻循環。
2.2. 氣水分離器：由于容積變大，流速降低，水中夾裹的氣泡自動浮出水面，順軟管排入高位膨脹水箱至大氣。
2.3. 高位膨脹水箱：提供系統的靜壓力，保證主機各點水滿。由氣水分離器排出的空氣進入高位膨脹水箱。當系
　　統丟水時可為系統補水。緩沖因循環水泵停止時產生的水擊。高位膨脹水箱內的純水在微小壓差作用下形成
　　小循環。
2.4. 循環水泵：循環水泵采用一備一投運行方式，當運行水泵發生故障時備投水泵自動投入運行。泵的啟停有手
　　動和自動控制兩種方式。
2.5. 換向閥：當換向閥一端進水時，閥芯在水壓作用下移動向另一端進水口并封閉。
2.6. 離子交換器：純水進入離子交換器經離子交換樹脂的將水中金屬離子、非金屬離子去除使主水電導率降低。
　　陰陽樹脂按2:1比例混裝。離子交換器出口裝有電導率檢測儀，檢測樹脂的工作狀態。
三、機構功能：
3.1. 冷卻器裝置由板式換熱器、循環水泵、離子交換器、高位膨脹水箱、氣水分離器、檢測系統、管路、電氣控
　　制柜（PLC+觸摸屏）等部件組成。
3.2. 板式換熱器：熱交換元件，以間壁換熱方式將主水的熱能傳遞給付水。換熱器采用波紋平板不銹鋼板片，材

　　質1Cr18Ni9Ti。密封膠圈材質丁晴橡膠，對主水無污染，耐受性好。
3.3. 循環水泵:主水系統循環動力部件，材質1Cr18Ni9Ti。電機與泵殼為一體，硬質合金機械密封。
3.4. 離子交換器：提升并保持純水水質的部件，材質1Cr18Ni9Ti，混合床結構。
3.5. 高位膨脹水箱：提供主水系統靜壓、補充主水、緩沖水擊。材質1Cr18Ni9Ti。
3.6. 氣水分離器：自動排除主水系統內的空氣，材質1Cr18Ni9Ti。
3.7. 檢測系統：檢測回路純水電導率、溫度、壓力，具有電導率、溫度、壓力、水泵運行狀態聲光報警及水泵過

　　載保護。全部信號均設置外供端子，檢測采用電接點儀表或壓力傳感器。
