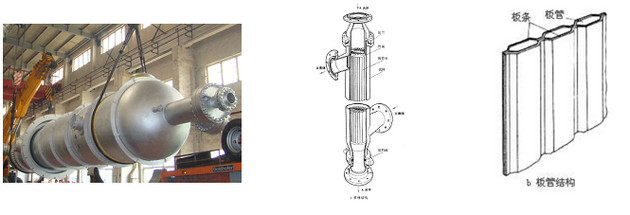

以板管作為傳熱元件的換熱器，又稱薄片換熱器。它主要由板管束和殼體兩部分組成。將冷壓成形的成對板條的接觸處嚴密地焊接在一起,構成一個包含多個扁平流道的板管。許多個寬度不等的板管按一定次序排列。為保持板管之間的間距,在相鄰板管的兩端鑲進金屬條,并與板管焊在一起。板管兩端部便形成管板，從而使許多板管牢固地連接在一起構成板管束，板管束的端面呈現若干扁平的流道。

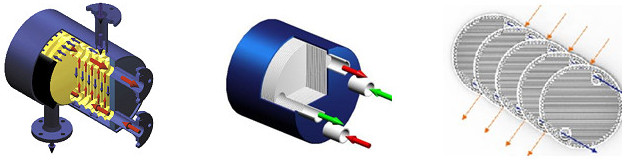

　　板管束裝配在殼體內，它與殼體間靠滑動密封消除縱向膨脹差。設備截面一般為圓形,也有矩形、六邊形等。A流體在板管內流動,B流體則在殼體內的板管間流動。
　　板殼式換熱器是介于管殼式換熱器和板式換熱器之間的一種結構形式，它兼顧了二者的優點:
　　①以板為傳熱面,傳熱效能好。傳熱系數約為管殼式換熱器的 2倍。
　　②結構緊湊，體積小。
　　③耐溫、抗壓，最高工作溫度可達800℃,最高工作壓力達 6.3MPa。
　　④扁平流道中流體高速流動，且板面平滑，不易結垢，板束可拆出，清洗也方便。

　　板殼式換熱器可廣泛應用于冶金, 化工、造紙、制藥和食品等行業中的液—液, 液—氣, 氣—氣加熱、冷卻、蒸發和冷凝各種過程。特別是用于化肥低壓變換熱交換過程, 尤其受到化肥行業歡迎。

大型板殼式換熱器
　　大型板殼式換熱器主要應用于催化重整、加氫和芳烴等裝置。亦可應用于常減壓、酮苯、催化、氣體分離、甲醇、空分等煉油、化工、化肥等裝置以及煉油、化工、化肥、電力、冶金、環保等行業的各種液體、氣體和蒸汽的加熱、冷卻、蒸發、冷凝、熱回收等場合。尤其適合大型化裝置的使用要求。在壓降要求嚴、換熱面積要求非常大的應用場合中，效果更加突出。
　　與管殼式換熱器相比，板殼式換熱器冷端及熱端溫差小，回收熱量大，從而節約裝置的操作費用。在完成同樣換熱任務的情況下，板殼式換熱器與管殼式換熱器相比體積小、重量輕，可大大節約用戶的設備安裝空間及安裝成本。
